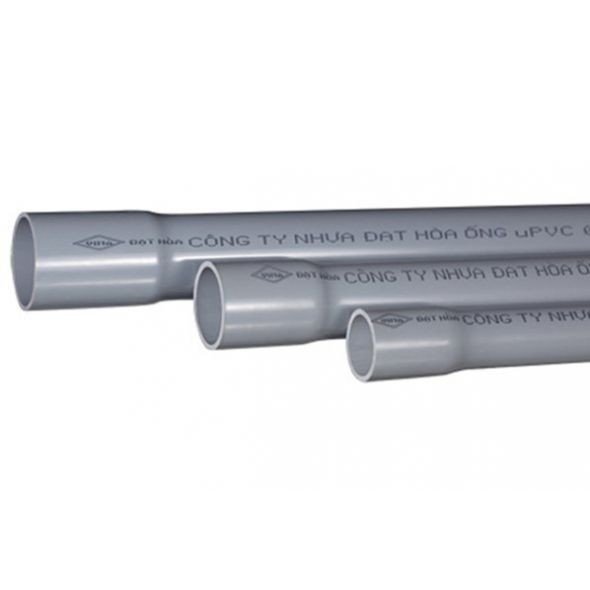

Ống uPVC hệ inch - Tiêu chuẩn BS 3505:1968
| Tên thông dụng Common name | Đường kính ngoài DN Nominal Outside diameter | Đường kính ngoài Outside Diameter (mm) | Áp suất danh nghĩa / Nominal Pressure (bar) Bề dày thành ống / Wall Thickness (mm) | |||||||
| PN3 | PN4 | PN5 | PN6 | PN7 | PN8 | PN9 | PN10 | |||
| 14 | 10 (1/4”) | 14.5 | – | – | – | – | – | – | – | – |
| 18 | 15 (3.8”) | 18.1 | – | – | – | – | – | – | – | – |
| 21 | 16 (1/2”) | 21.6 | – | – | – | – | 0.8 | – | – | – |
| 27 | 20 (3/4”) | 26.8 | – | – | – | 0.8 | – | 1.1 | – | – |
| 34 | 25 (1”) | 33.4 | – | – | – | 1.0 | – | 1.3 | – | 1.6 |
| 42 | 32 (1”1/4) | 42.3 | – | – | 1.1 | 1.35 | – | 1.7 | – | 2.1 |
| 49 | 40 (1”1/2) | 48.5 | – | – | 1.3 | 1.45 | – | 1.9 | 2.2 | 2.4 |
| 60 | 50 (2”) | 60.2 | – | 1.4 | 1.5 | 1.9 | – | 2.3 | – | 3.0 |
| 73 | 65 (2”1/2) | 73.2 | – | – | – | – | – | – | 3.3 | – |
| 76 | – | 76.0 | – | 1.5 | – | 2.5 | – | 3.0 | 3.3 | – |
| 90 | 80 (3”) | 88.9 | 1.4 | 2.1 | – | 2.6 | 3.0 | 3.8 | 4.0 | – |
| 114 | 100 (4”) | 114.2 | 1.9 | 2.4 | 2.9 | 3.5 | 4.0 | – | 5.0 | – |
| 168 | 150 (6”) | 168.3 | 2.8 | 3.5 | 4.5 | – | – | 6.5 | 7.3 | – |
| 220 | 200 (8”) | 219.1 | 3.5 | 5.1 | 5.3 | 6.5 | – | 8.0 | 8.7 | – |
| Tên thông dụng Common name | Đường kính ngoài DN Nominal Outside diameter | Đường kính ngoài Outside Diameter (mm) | Áp suất danh nghĩa / Nominal Pressure (bar) Bề dày thành ống / Wall Thickness (mm) | ||||||
| PN11 | PN12 | PN13 | PN14 | PN15 | PN16 | PN17 | |||
| 14 | 10 (1/4”) | 14.5 | – | – | – | – | 1.1 | – | – |
| 18 | 15 (3.8”) | 18.1 | – | 1.1 | – | – | 1.3 | – | – |
| 21 | 16 (1/2”) | 21.6 | 1.2 | – | 1.4 | – | – | 1.6 | 1.7 |
| 27 | 20 (3/4”) | 26.8 | 1.4 | – | – | 1.8 | 2.0 | – | – |
| 34 | 25 (1”) | 33.4 | – | 1.9 | 2.1 | – | – | – | – |
| 42 | 32 (1”1/4) | 42.3 | – | – | – | – | 3.0 | – | – |
| 49 | 40 (1”1/2) | 48.5 | – | 2.8 | – | – | – | – | – |
| 60 | 50 (2”) | 60.2 | – | – | – | 4.0 | – | – | – |
| 73 | 65 (2”1/2) | 73.2 | – | – | – | – | – | – | – |
| 76 | – | 76.0 | 4.0 | – | – | – | – | – | – |
| 90 | 80 (3”) | 88.9 | – | 5.0 | – | – | – | – | – |
| 114 | 100 (4”) | 114.2 | – | – | 7.0 | – | – | – | – |
| 168 | 150 (6”) | 168.3 | – | – | – | – | – | – | – |
| 220 | 200 (8”) | 219.1 | – | – | – | – | – | – | – |
o Chú ý : Thông tin chi tiết sản phẩm chỉ mang tính chất tham khảo, muốn biết thông tin chính xác vui lòng liên hệ trực tiếp công ty Đạt Hòa.
PN : Áp lực làm việc ở 200C
PN : Áp lực làm việc ở 200C
o Chiều dài ống tiêu chuẩn : L = 4m và L = 6m.
o Ống có khớp nối gioăng cao su chỉ có từ ống 60 đến 220.
o Riêng ống 76 không có khớp nối gioăng cao su.
o Mọi yêu cầu khác vui lòng liên hệ trực tiếp công ty.
