Chi tiết
Đặc Điểm kỹ thuật

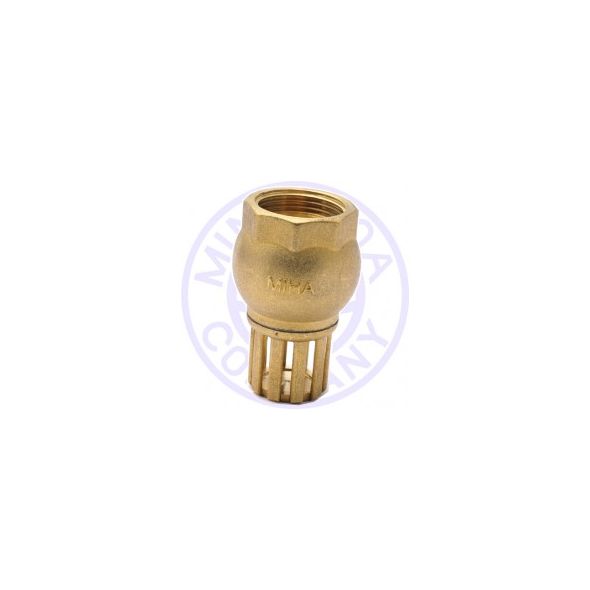

Rọ đồng, nối ren.
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 12 Bar ~ 12 kg/cm2
Nhiệt độ làm việc Max. 120oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Nắp van | Đồng |
| 2 | Gioăng thân | Teflon |
| 3 | Đệm đĩa | NBR |
| 4 | Đĩa van | Đồng |
| 5 | Thân van | Đồng |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
1
25 |
1.1/4
32 |
1.1/2
40 |
2
50 |
2.1/2
65 |
3
80 |
4
100 |
|
ØA (mm) |
58 |
62 |
74 |
88 |
97 |
110 |
140 |
150 |
181 |
|
B (mm) |
8 |
9 |
10,5 |
12,5 |
13 |
14,5 |
14,5 |
14,5 |
14,5 |
|
ØC (mm) |
30,5 |
39 |
47 |
53,5 |
60 |
72,5 |
96 |
107 |
134 |
|
SW (mm) |
25,5 |
32 |
39 |
46 |
52 |
64 |
80 |
93 |
120 |
|
Trọng lượng (g) |
80 |
146 |
230 |
320 |
450 |
580 |
1.150 |
1.500 |
2.649 |
|
Cái / hộp |
15 |
15 |
12 |
12 |
8 |
6 |
2 |
1 |
1 |
