Chi tiết
Đặc Điểm kỹ thuật

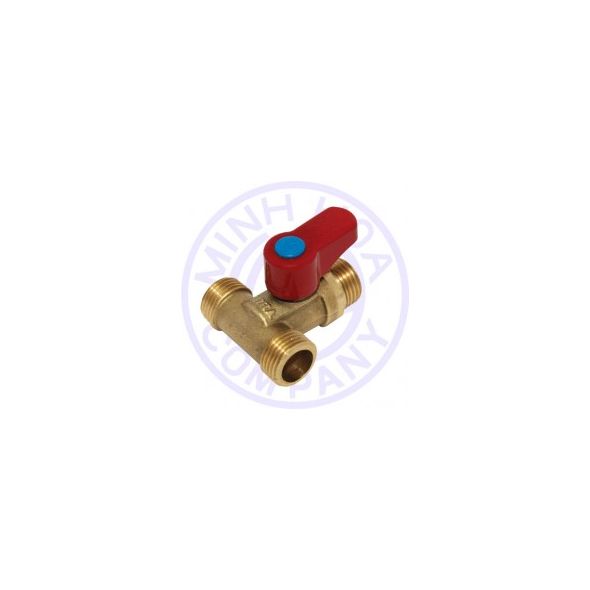

Van bi đồng, lỗ to, nối ren.
Tay van màu đỏ
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 7-1-1994
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Nắp van | Đồng |
| 2 | Gioăng trục | Teflon |
| 3 | Trục van | Đồng |
| 4 | Vít tay van | Đồng |
| 5 | Tay van | Inox |
| 6 | Thân van | Hợp kim kẽm |
| 7 | Gioăng bi | Đồng |
| 8 | Bi | Đồng |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
|
ØA (mm) | 10 |
|
B (mm) | 32 |
|
C (mm) | 31 |
|
D (mm) | 10 |
|
E (mm) | 28,3 |
| Sw (mm) | 56,5 |
|
Trọng lượng (g) | 162 |
|
Cái / hộp | 12 |
