Chi tiết
Đặc Điểm kỹ thuật

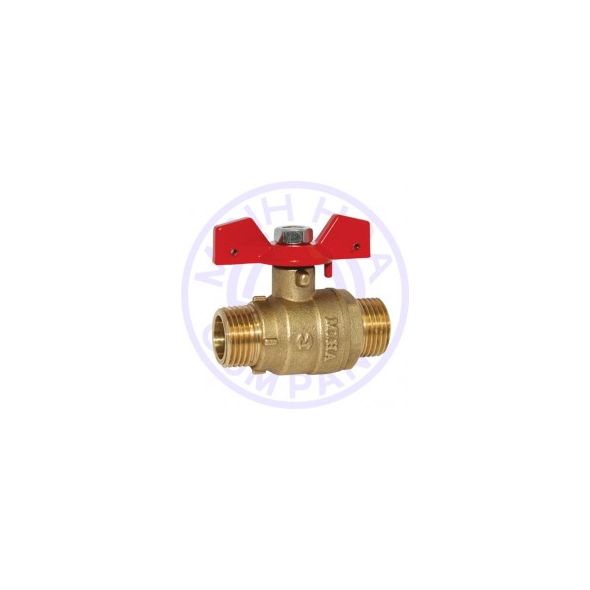

Van bi đồng, lỗ to, nối ren.
Tay van màu đỏ
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 7-1-1994
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Thân van | Đồng |
| 2 | Gioăng bi | Teflon |
| 3 | Bi | Đồng |
| 4 | Nắp van | Đồng |
| 5 | Ốc tay van | Inox |
| 6 | Tay bướm | Hợp kim kẽm |
| 7 | Ốc áp lực | Đồng |
| 8 | Trục van | Đồng |
| 9 | Gioăng trục | Teflon |
Thông số kỹ thuật:
|
inch Cỡ van mm |
3/8
10 |
1/2
15 |
3/4
20 |
|
ØA (mm) | 13 | 15 | 19 |
|
B (mm) | 37 | 39 | 41 |
|
C (mm) | 48,5 | 56 | 56 |
|
D (mm) | 10 | 12 | 12 |
|
E (mm) | 49 | 58 | 58 |
|
Trọng lượng (g) | 105 | 208 | 208 |
|
Cái / hộp | 15 | 10 | 10 |
