Chi tiết
Đặc Điểm kỹ thuật

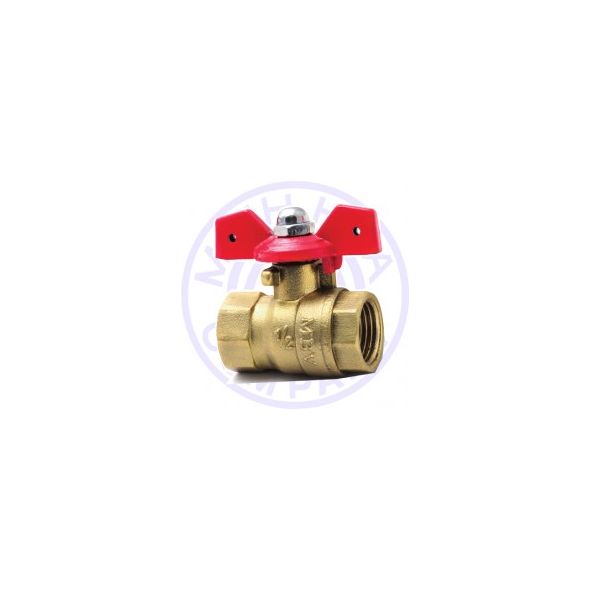

Van bi đồng, lỗ to, nối ren.
Tay van màu đỏ
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Thân van | Đồng |
| 2 | Gioăng bi | Teflon |
| 3 | Bi | Đồng |
| 4 | Nắp van | Đồng |
| 5 | ốc tay van | Inox |
| 6 | Tay van | Kẽm |
| 7 | Ốc áp lực | Đồng |
| 8 | Trục van | Đồng |
| 9 | Gioăng trục | Teflon |
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
|
ØA (mm) |
15 |
19 |
|
B (mm) |
40 |
42 |
|
C (mm) |
52 |
56 |
|
D (mm) |
11,5 |
11 |
|
E (mm) |
50 |
58 |
|
SW (mm) |
25,5 |
31 |
|
Trọng lượng (g) |
203 |
255 |
|
Cái / hộp |
12 |
10 |
