Chi tiết
Đặc Điểm kỹ thuật

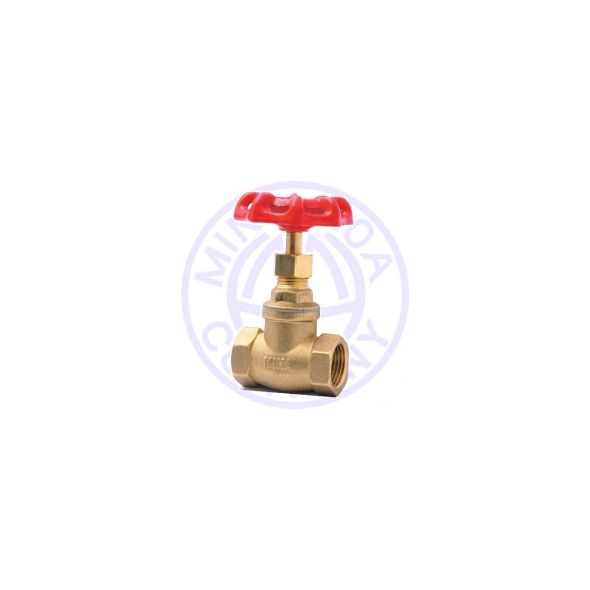

Van cầu hơi đồng, lỗ to, nối ren.
Tay van màu đỏ
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 180oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Thân van | Đồng |
| 2 | Đĩa van | Đồng |
| 3 | Gioăng thân | Teflon |
| 4 | Nắp van | Đồng |
| 5 | Ốc áp lực | Đồng |
| 6 | Gioăng trục | Teflon |
| 7 | Vòng đệm | Đồng |
| 8 | Trục van | Đồng |
| 9 | Tay van | Gang |
| 10 | Nhãn hiệu | Hợp kim nhôm |
| 11 | Ốc tay van | Inox |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
1
25 |
1.1/4
32 |
1.1/2
40 |
2
50 |
|
ØA (mm) | 57 | 54 | 60 | 71 | 71 | 77 |
|
B (mm) | 77 | 80 | 80 | 113 | 122 | 133 |
|
C (mm) | 51 | 55,6 | 60 | 69,5 | 77,5 | 95,5 |
|
D (mm) | 12,5 | 19 | 19 | 27 | 31 | 45 |
|
E (mm) | 12,5 | 11 | 13 | 13 | 15 | 16 |
|
SW (mm) | 25 | 31 | 38 | 47 | 53 | 67 |
|
Trọng lượng (g) | 280 | 375 | 435 | 790 | 970 | 1.690 |
|
Cái / hộp | 10 | 10 | 6 | 4 | 4 | 1 |
