Còn hàng
Liên hệ: 0963 63 64 68

Chi tiết

Đặc Điểm kỹ thuật

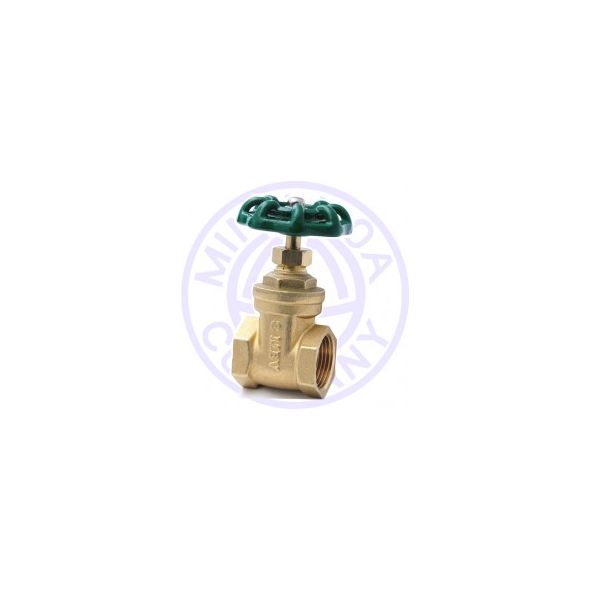

Van cửa ty chìm, nêm đặc, lỗ to, nối ren.

Tay van màu xanh lá cây.

Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000

Áp lực làm việc Max. 10 Bar ~ 10 Kg/cm2

Nhiệt độ làm việc Max. 120o

   CHẤT LIỆU

 NO          BỘ PHẬN                                                           CHẤT LIỆU

1 Thân van  Đồng
2 Đĩa van  Đồng
3 Gioăng thân  Teflon
4 Nắp van  Đồng
5 Ốc đệm  Đồng
6 Gioăng trục  Teflon
7 Vòng đệm  Đồng
8 Ốc áp lực  Đồng
9 Trục van  Đồng
10 Tay van  Gang
11 Nhãn hiệu  Nhôm
12 Ốc tay van  Thép mạ



Thông số kỹ thuật:



                     inch

Cỡ van

                     mm



1/2



15



3/4



20



1



25



1.1/4



32



1.1/2



40



2



50



2.1/2



65



3



80



4



100



ØA (mm)



54



54



60



71



71



77



110



120



150



B (mm)



65



73



84



100



112



127



161



190



215



C (mm)



38



40



44,5



51



56



58



65,5



73



80,5



ØD (mm)



14



18,5



23



30



35



44



60



72



76



E (mm)



9,5



9,5



11



12



12,5



13



14



15,5



18



SW (mm)



24,5



30



37



46,5



52,5



64,5



83



94



120



Trọng lượng (g)



195



245



350



545



680



965



2.070



2.660



4.200



Cái / hộp



10



10



6



4



4



2



1



1



1
