Đặc Điểm kỹ thuật

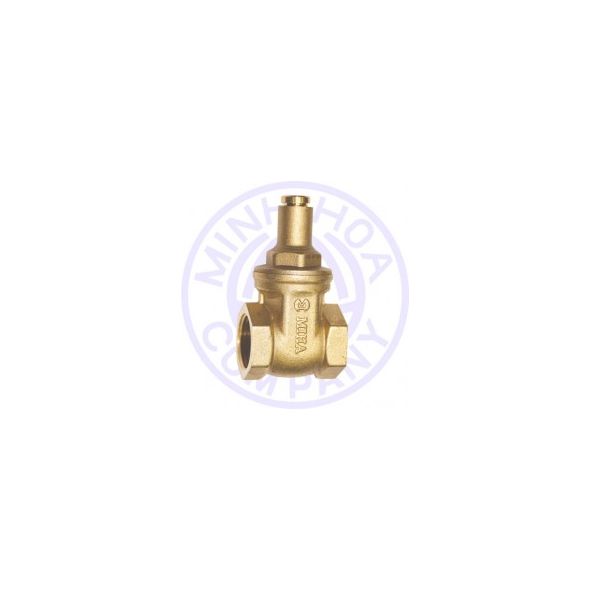

Van cửa ty chìm, nêm đặc, lỗ to, nối ren.
Sản xuất theo tiêu chuẩn BS 5154:1991
Tay van màu xanh lá cây
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 10 Bar ~ 10 Kg/cm2
Nhiệt độ làm việc Max. 120oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Tay van | Thép mạ |
| 2 | Nắp van | Đồng |
| 3 | Gioăng trục | Teflon |
| 4 | Ốc đệm | Đồng |
| 5 | Gioẵng thân | Teflon |
| 6 | Trục van | Đồng |
| 7 | Đĩa van | Đồng |
| 8 | Thân van | Đồng |
| 9 | Nút bịt | Đồng |
Thông số kỹ thuật:
|
inch Cỡ van mm |
3/4
20 |
|
ØA (mm) |
45 |
|
B (mm) |
107 |
|
C (mm) |
44 |
|
ØD (mm) |
19,5 |
|
E (mm) |
12 |
|
SW (mm) |
32 |
|
Trọng lượng (g) |
303 |
|
Cái / hộp |
|
