Chi tiết
Đặc Điểm kỹ thuật

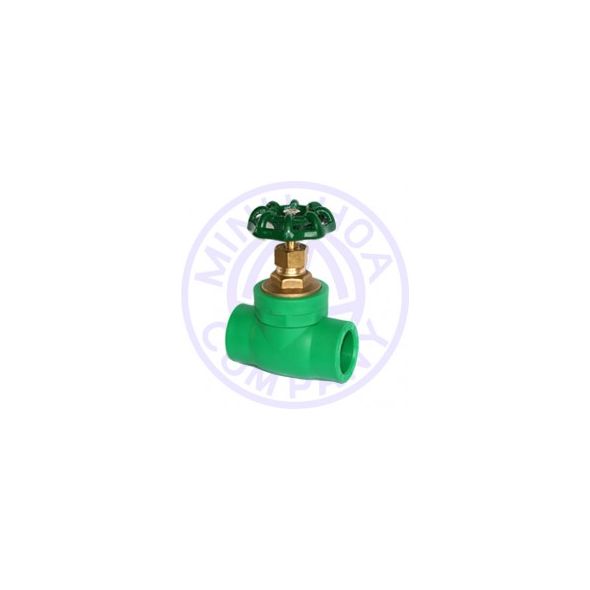

Van cửa ty chìm, nêm đặc.
Áp lực làm việc Max. 16 bar
Nhiệt độ làm việc Max. 100oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Vỏ bọc | Nhựa PPR |
| 2 | Cốt đồng | Đồng |
| 3 | Đĩa van | Đồng |
| 4 | Nắp van | Đồng |
| 5 | Gioăng thân | Teflon |
| 6 | Ốc đệm | Đồng |
| 7 | Gioăng trục | Teflon |
| 8 | Vòng đệm | Đồng |
| 9 | Ốc áp lực | Đồng |
| 10 | Trục van | Đồng |
| 11 | Tay van | Gang |
| 12 | Tấm tên | Nhôm |
| 13 | Ốc tay van | Inox |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
1
25 |
1.1/4
32 |
1.1/2
40 |
2
50 |
|
ØA (mm) |
54 |
54 |
60 |
71 |
71 |
77 |
|
B (mm) |
65 |
75 |
80 |
89 |
105 |
130 |
|
C (mm) |
14,4 |
18,5 |
23 |
30 |
35 |
40 |
|
ØD (mm) |
19 |
22 |
32 |
38,5 |
48,5 |
62 |
|
E (mm) |
16,5 |
18 |
20 |
21 |
26 |
30 |
|
F (mm) |
88 |
97 |
103 |
127 |
138 |
157 |
|
Trọng lượng (g) |
|
|
|
|
|
|
|
Cái / hộp |
|
|
|
|
|
|
