Chi tiết
Đặc Điểm kỹ thuật

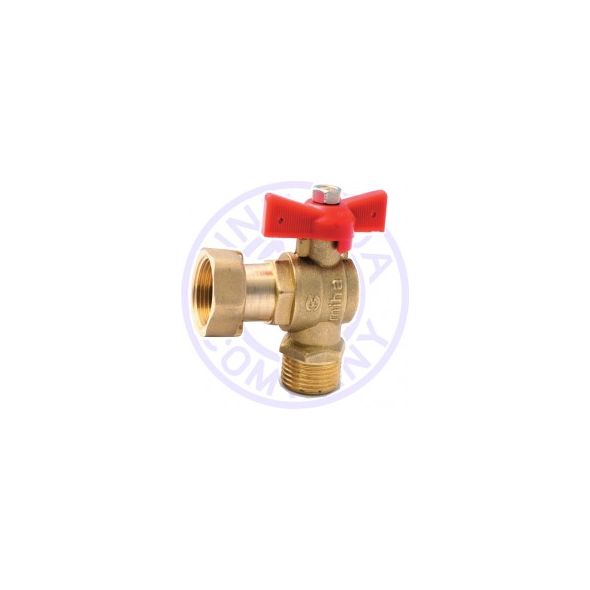

Van chuyên dùng để lắp cho đồng hồ đo nước
Van đóng mở bằng bi, lỗ to, nối ren
Đường ren tiêu chuẩn BS / ISO 228-1-2000
BS / ISO 7-1-1994
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Đai ốc | Đồng |
| 2 | Nắp | Đồng |
| 3 | Gioăng bi | Teflon |
| 4 | Vòng định hướng | PVC |
| 5 | Lò xo | Inox |
| 6 | Gioăng đĩa | NBR |
| 7 | Đĩa | Đồng |
| 8 | Thân | Đồng |
| 9 | Bi | Đồng |
| 10 | Gioăng trục | PTFE |
| 11 | Tay bướm | ABS hoặc Hợp kim |
| 12 | Ốc tay | Inox |
| 13 | Trục | Đồng |
| 14 | Ốc áp lực | Đồng |
| 15 | Vòng hãm | Inox |
| 16 | Gioăng đệm | NBR |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
|
ØA (mm) |
15 |
|
B (mm) |
37,5 |
|
C (mm) |
78 |
|
D (mm) |
2,5 |
|
E (mm) |
56,5 |
|
F (mm) |
14 |
| G (mm) | 20 |
| H (mm) | 48,1 |
|
Trọng lượng (g) |
280 |
|
Cái / hộp |
10 |
