Chi tiết
Đặc Điểm kỹ thuật

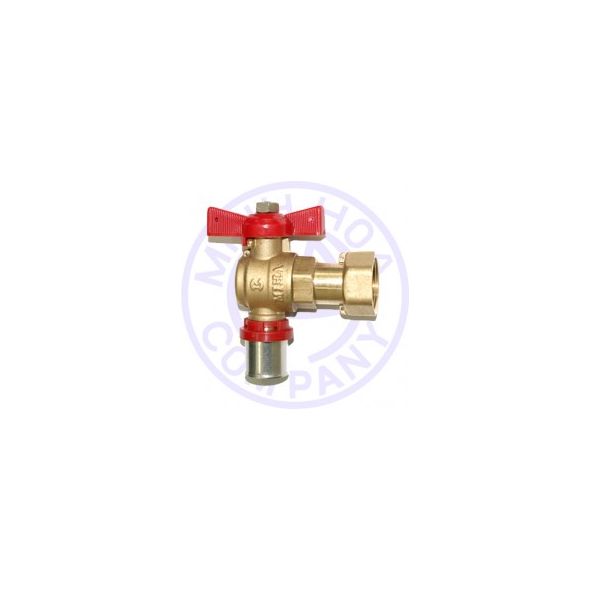

Van chuyên dùng để lắp cho đồng hồ đo nước
Van đóng mở bằng bi, lỗ to, nối ren
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Thân | Đồng |
| 2 | Nối bấm | Inox |
| 3 | Gioăng bi | Teflon |
| 4 | Bi | Đồng |
| 5 | Gioẵng trục | Teflon |
| 6 | Ốc áp lực | Đồng |
| 7 | Ốc tay | Inox |
| 8 | Trục | Đồng |
| 9 | Tay bướm | ABS hoặc hợp kim |
| 10 | Nắp van | Đồng |
| 11 | Vòng hãm | Inox |
| 12 | Đai ốc | Đồng |
| 13 | Gioẵng đệm | Cao su |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2x3/4
15x20 |
3/4x1
20x25 |
|
ØA (mm) |
15 |
15 |
|
B (mm) |
47 |
47 |
|
C (mm) |
84 |
84 |
|
D (mm) |
2,5 |
2,5 |
|
E (mm) |
56,5 |
56,5 |
|
F (mm) |
11 |
14,5 |
| G (mm) | 48 | 48 |
|
Trọng lượng (g) |
243 |
261 |
|
Cái / hộp |
10 |
10 |
