Chi tiết
Đặc Điểm kỹ thuật

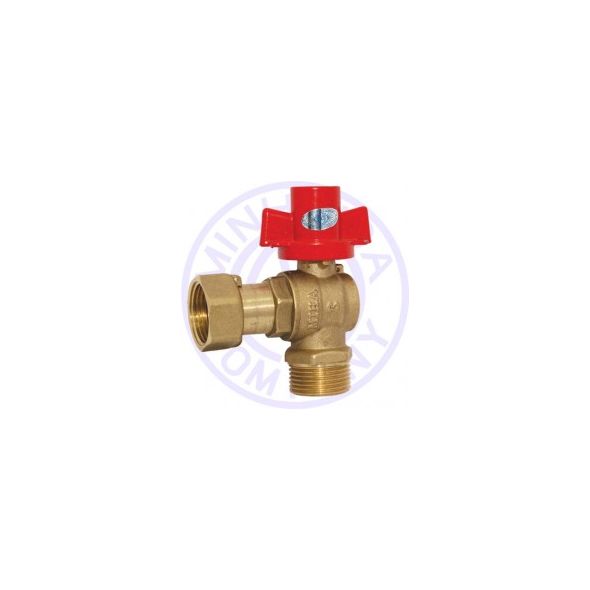

Van chuyên dùng để lắp cho đồng hồ đo nước
Van đóng mở bằng bi, lỗ to, nối ren
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
BS 21 / ISO 7-1-1994
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
Chất liệu
NO. BỘ PHẬN CHẤT LIỆU
| 1 | Đai ốc | Đồng |
| 2 | Nối bấm | Đồng |
| 3 | Gioăng bi | Teflon |
| 4 | Thân | Đồng |
| 5 | Bi | Đồng |
| 6 | Gioăng trục | Teflon |
| 7 | Tay van | Inox |
| 8 | Ốc tay van | Hợp kim kẽm |
| 9 | Trục | Đồng |
| 10 | Ốc áp lực | Đồng |
| 11 | Vòng hãm | Inox |
| 12 | Gioẵng đệm | Cao su |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
|
ØA (mm) | 15 |
|
B (mm) | 37,5 |
|
C (mm) | 86,5 |
|
D (mm) | 20 |
|
E (mm) | 48 |
|
F (mm) | 14 |
| G (mm) | 48 |
|
Trọng lượng (g) | 307 |
|
Cái / hộp | 10 |
