Đặc Điểm kỹ thuật

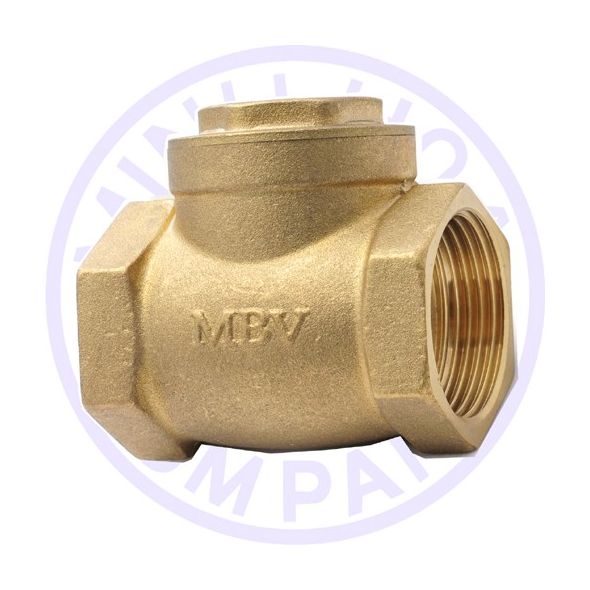

Van một chiều ren đồng, lá lật, nối ren.

Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000

Áp lực làm việc Max. 10 Bar ~ 10 Kg/cm2

Nhiệt độ làm việc Max. 120oC



CHẤT LIỆU

NO     BỘ PHẬN                          CHẤT LIỆU

1

Thân van

Đồng

2

Đĩa van

Đồng

3

Chốt

Đồng

4

Nắp van

Đồng

5

Vít khoá

Đồng



Thông số kỹ thuật



                     inch

Cỡ van

                     mm



1/2



15



3/4



20



1



25



1.1/4



32



1.1/2



40



2



50



2.1/2



65



3



80



4



100



ØA (mm)



13



17



23



28



32



44



56



66



86



B (mm)



40



45,5



54



66



75



88



102



122



134



C (mm)



9



9



10,5



12



13,5



14



16



18



20



SW (mm)



24,5



30



37



47



53



65



83



94



122



Trọng lượng (g)



95



130



205



350



460



770



1.220



1.810



3.200



Cái / hộp



12



10



8



6



4



2



2



1



1
