Chi tiết
Đặc Điểm kỹ thuật

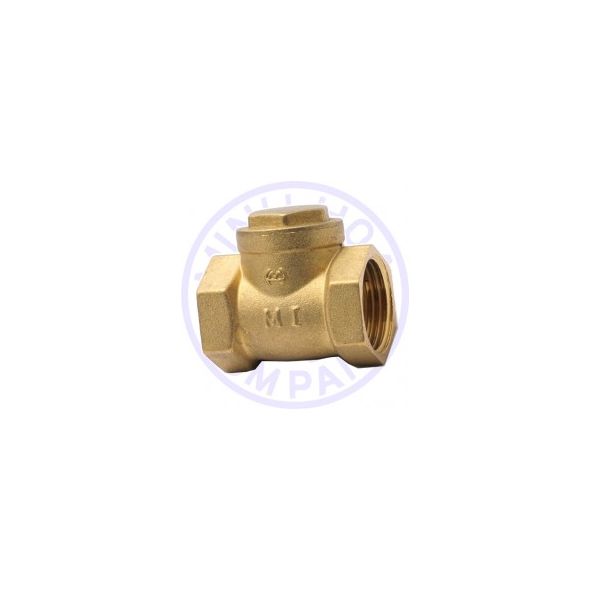

Van một chiều ren đồng, lá lật, nối ren.
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 10 Bar ~ 10 Kg/cm2
Nhiệt độ làm việc Max. 120oC
CHẤT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Thân van | Đồng |
| 2 | Đĩa van | Đồng |
| 3 | Chốt | Đồng |
| 4 | Nắp van | Đồng |
| 5 | Vít khoá | Đồng |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
1
25 |
1.1/4
32 |
1.1/2
40 |
2
50 |
2.1/2
65 |
3
80 |
4
100 |
|
ØA (mm) |
13 |
17 |
23 |
28 |
34 |
44 |
56 |
66 |
86 |
|
B (mm) |
39 |
44 |
51,5 |
63 |
69 |
85 |
100 |
118 |
125 |
|
C (mm) |
8 |
8 |
10 |
11,5 |
13 |
13 |
15 |
17 |
18 |
|
SW (mm) |
24,5 |
29,5 |
36 |
46 |
52 |
64 |
83 |
94 |
122 |
|
Trọng lượng (g) |
87 |
115 |
170 |
335 |
410 |
695 |
1.200 |
1.770 |
3.000 |
|
Cái / hộp |
12 |
10 |
8 |
6 |
4 |
2 |
2 |
1 |
1 |
