Chi tiết
Đặc Điểm kỹ thuật

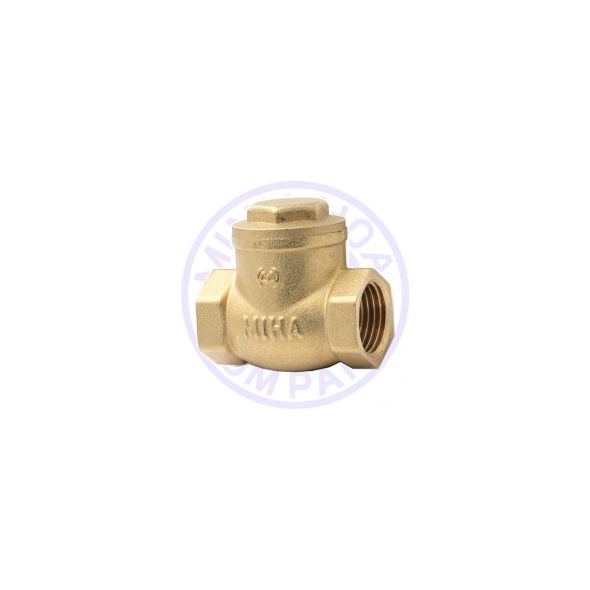

Van một chiều ren đồng, lá lật, nối ren.
Sản xuất theo tiêu chuẩn BS 5154:1991
Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000
Áp lực làm việc Max. 16 Bar ~ 16 Kg/cm2
Nhiệt độ làm việc Max. 120oC
CHÂT LIỆU
NO BỘ PHẬN CHẤT LIỆU
| 1 | Vít | Inox |
| 2 | Đệm cao su | Cao su |
| 3 | Đĩa van | Đồng |
| 4 | Thân van | Đồng |
| 5 | Nắp van | Đồng |
Thông số kỹ thuật:
|
inch Cỡ van mm |
1/2
15 |
3/4
20 |
1
25 |
1.1/4
32 |
1.1/2
40 |
2
50 |
2.1/2
65 |
3
80 |
4
100 |
|
ØA (mm) |
14 |
19 |
23 |
32 |
37 |
46 |
60 |
68 |
89 |
|
B (mm) |
47 |
52 |
63 |
70 |
84 |
103 |
122 |
141 |
162 |
|
C (mm) |
9 |
9,5 |
12 |
13 |
14 |
17 |
17 |
18 |
20 |
|
SW (mm) |
25 |
31 |
38 |
47 |
55 |
65 |
83 |
97 |
122 |
|
Trọng lượng (g) |
140 |
200 |
300 |
460 |
780 |
1.000 |
1.800 |
2.750 |
4.000 |
|
Cái / hộp |
12 |
10 |
8 |
6 |
4 |
2 |
2 |
1 |
1 |
